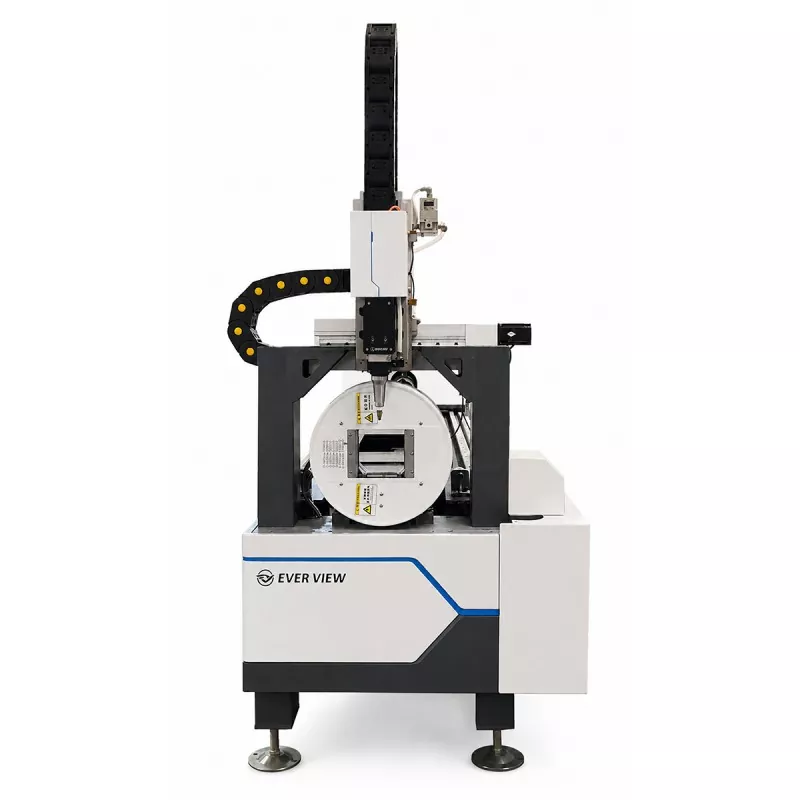

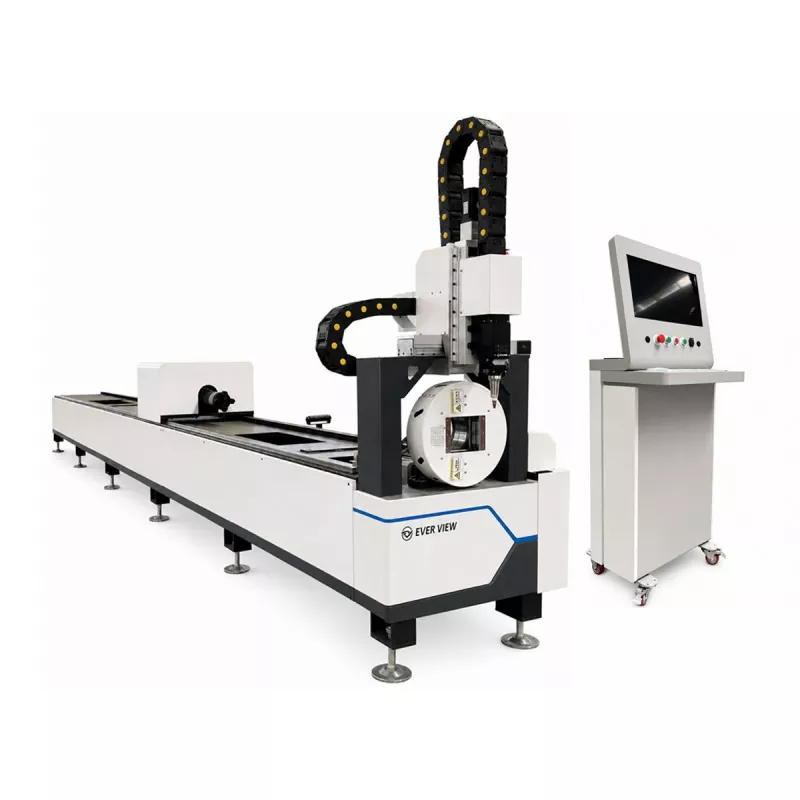

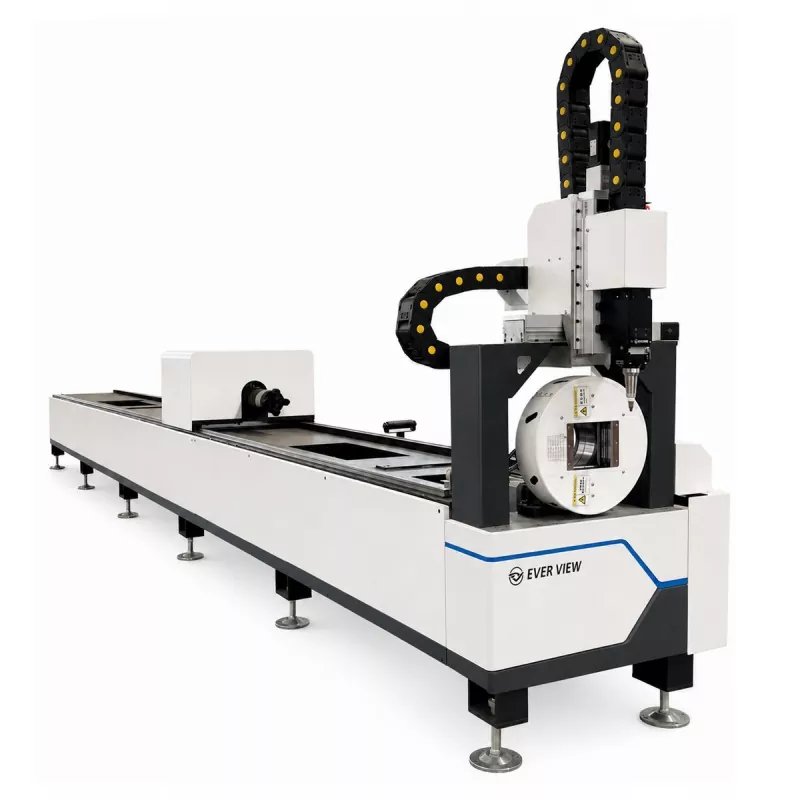

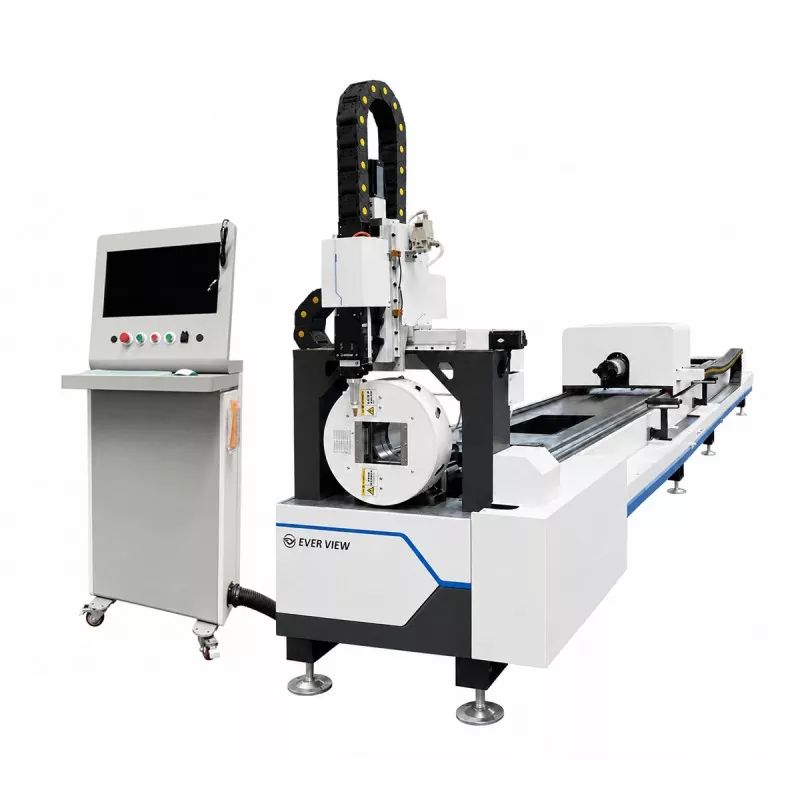

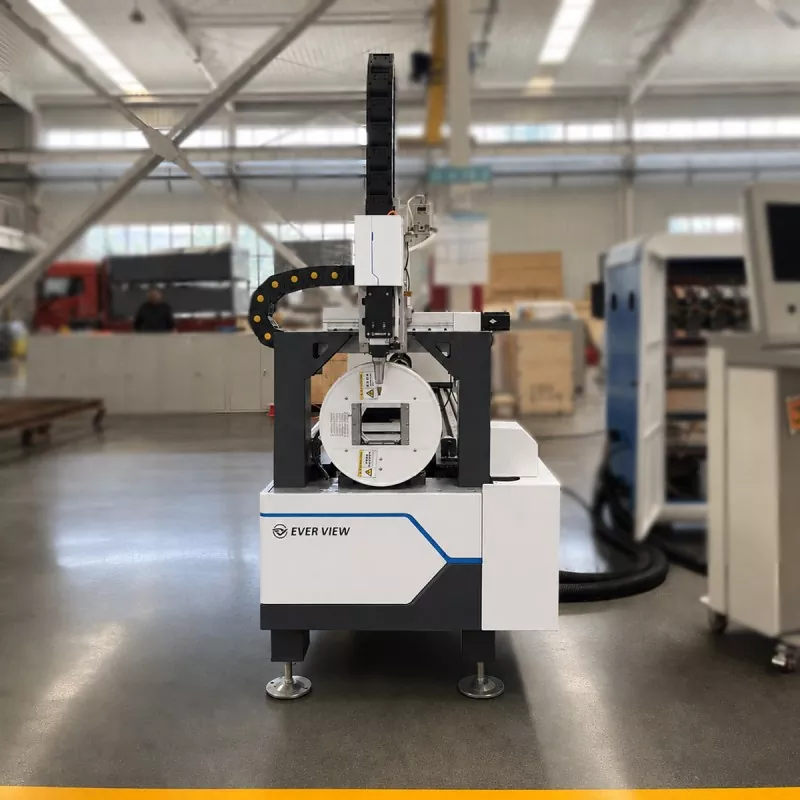

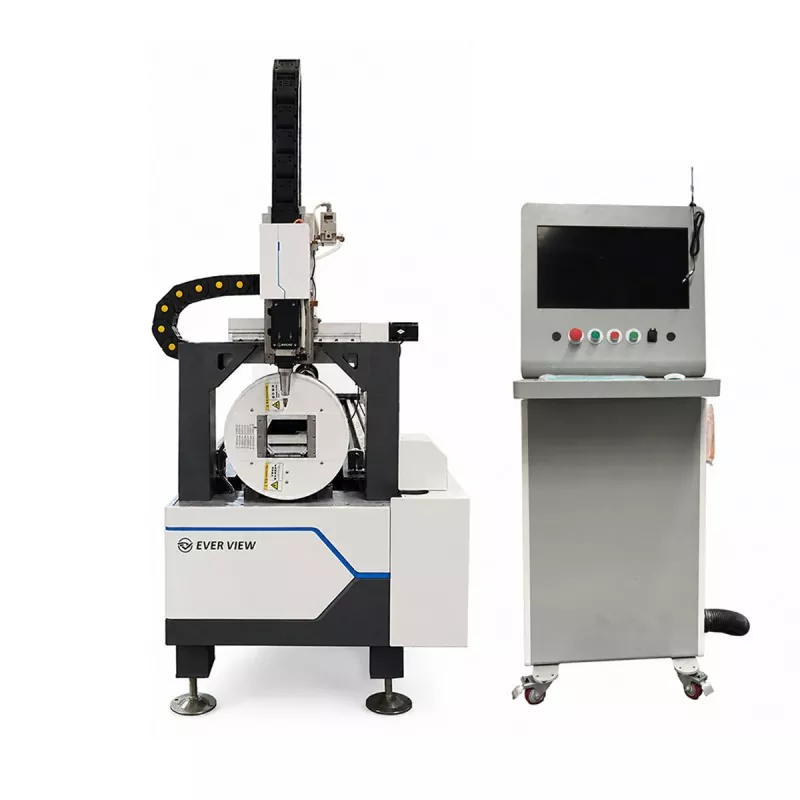

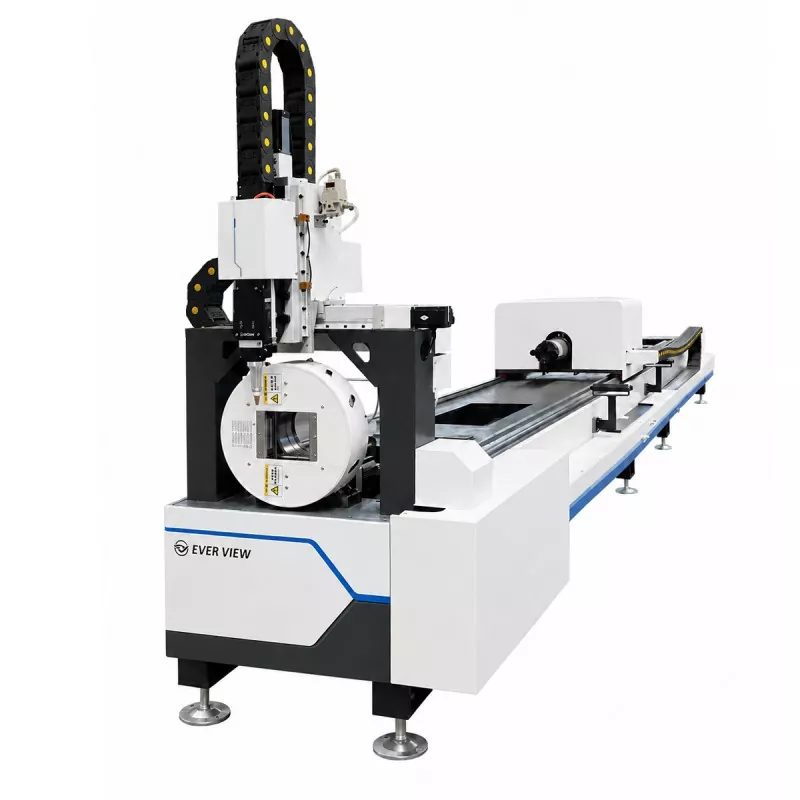

Mașină economică de tăiat tuburi cu laser cu fibre

Mașina economică de tăiat tuburi cu laser cu fibre poate efectua tăierea tuburilor, tăierea găurilor, tăierea contururilor și tăierea la capăt într-un singur proces programat. Este potrivit pentru mobilier metalic, echipamente de fitness, componente auto, mașini agricole, structuri de construcții și fabricație generală din metal.

Trimiteți-ne dimensiunea tubului, materialul, grosimea, lungimea și desenul dvs. pentru configurația mașinii și evaluarea tăierii.

Detalii despre produs

Tăiere practică cu laser a tuburilor de 3 kW

Mașina economică de tăiat tuburi cu laser cu fibră EVER VIEW este proiectată pentru cumpărătorii care au nevoie de procesare fiabilă a tuburilor, fără complexitate inutilă a sistemului. Sursa laser de 3 kW oferă un echilibru practic între capacitatea de tăiere, costul de operare și flexibilitatea aplicației.

Pentru referință, un sistem de 3 kW configurat corespunzător poate tăia în mod obișnuit pereții tubului din oțel carbon până la aproximativ 10–12 mm și pereții tubului din oțel inoxidabil până la aproximativ 5–6 mm în condiții adecvate. Aceste cifre sunt mai degrabă valori de referință decât limite garantate. Rezultatele reale depind de profilul tubului, calitatea materialului, presiunea gazului, selecția duzei, viteza de tăiere, cerințele de calitate a marginilor și configurația mașinii.

Este potrivit pentru atelierele care intră în tăierea tuburilor cu laser, fabricile care adaugă echipamente dedicate de prelucrare a tuburilor și producătorii care gestionează comenzi pentru loturi mici sau medii.

Grosimea de tăiere de referință în funcție de material

Următoarele valori sunt domenii de referință generale pentru aplicațiile obișnuite cu tuburi:

Grosimea maximă practică poate fi mai mică pentru tuburi cu diametru mic, profile complexe, producție de mare viteză sau cerințe stricte de calitate a marginilor. Se recomandă un test de tăiere folosind tubul propriu-zis al cumpărătorului înainte de confirmarea finală.

Vitezele de tăiere de referință în funcție de material

Viteza de tăiere variază în funcție de grosimea peretelui, gradul materialului, forma tubului, gazul de tăiere, diametrul duzei, poziția focală și calitatea dorită a muchiei. Următoarele valori sunt domenii de referință generale pentru secțiuni drepte ale materialelor tubulare obișnuite:

Aceste viteze sunt doar pentru evaluare preliminară. Tăierea găurilor, crestarea, colțurile ascuțite, contururile mici și tăierea capătului necesită în mod normal viteze mai mici decât tăierea în linie dreaptă. Cumpărătorii ar trebui să evalueze atât viteza de tăiere, cât și calitatea muchiei finisate atunci când compară configurațiile mașinii.

Comparație cu alte opțiuni de alimentare cu laser

Puterea laserului trebuie selectată în funcție de grosimea materialului, viteza de producție și sarcina de lucru, mai degrabă decât puterea maximă.

În comparație cu o mașină de 2 kW, modelul de 3 kW oferă în general o gamă mai largă de procesare și o productivitate mai mare pentru tuburile de grosime medie. În comparație cu o mașină de 4kW, oferă de obicei o investiție mai mică și o funcționare mai economică, renunțând în același timp la o anumită viteză și o capacitate maximă de grosime.

Pentru cumpărătorii care prelucrează în principal tuburi de mobilier cu pereți subțiri, un sistem de 2 kW poate fi suficient. Pentru comenzile mixte care implică oțel carbon de grosime medie și tuburi din oțel inoxidabil, 3 kW este adesea o alegere practică. Pentru producția continuă de tuburi mai groase sau comenzi de mare volum, o configurație de 4 kW poate oferi o productivitate mai bună.

Dimensiunea tubului și gama de materiale

Mașina economică de tăiat tuburi cu laser cu fibre suportă profile rotunde, pătrate, dreptunghiulare și selectate în funcție de configurația finală. Materialele aplicabile pot include oțel carbon, oțel inoxidabil, oțel galvanizat, aluminiu și alte metale tăiate cu laser.

Gama reală de tăiere depinde de calitatea materialului, grosimea peretelui, profilul tubului, gazul de tăiere, calitatea necesară a muchiei și viteza de producție.

Flexibilitatea producției

Programarea digitală permite operatorilor să schimbe lungimile tuburilor, pozițiile găurilor, contururile și formele de capăt fără a pregăti unelte mecanice dedicate pentru fiecare proiect. Acest lucru face ca mașina să fie potrivită pentru producția repetată, fabricarea personalizată, prototipurile și comenzile mixte.

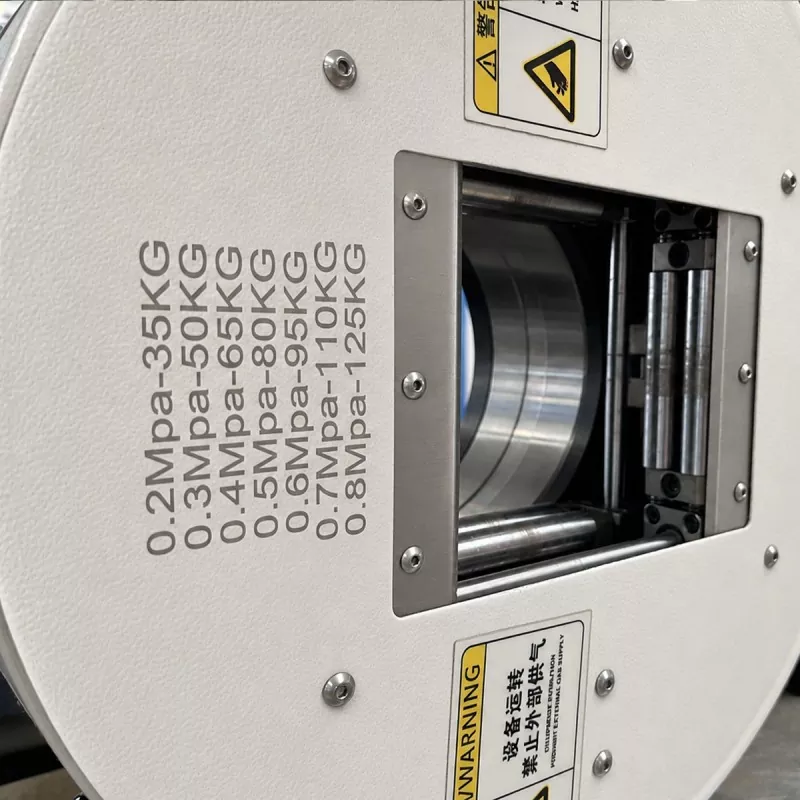

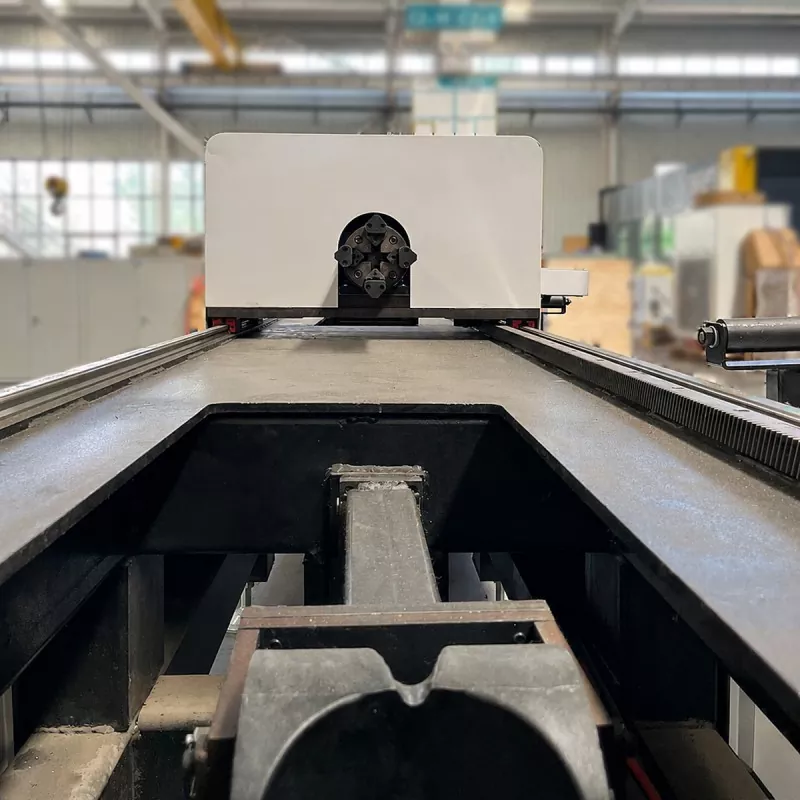

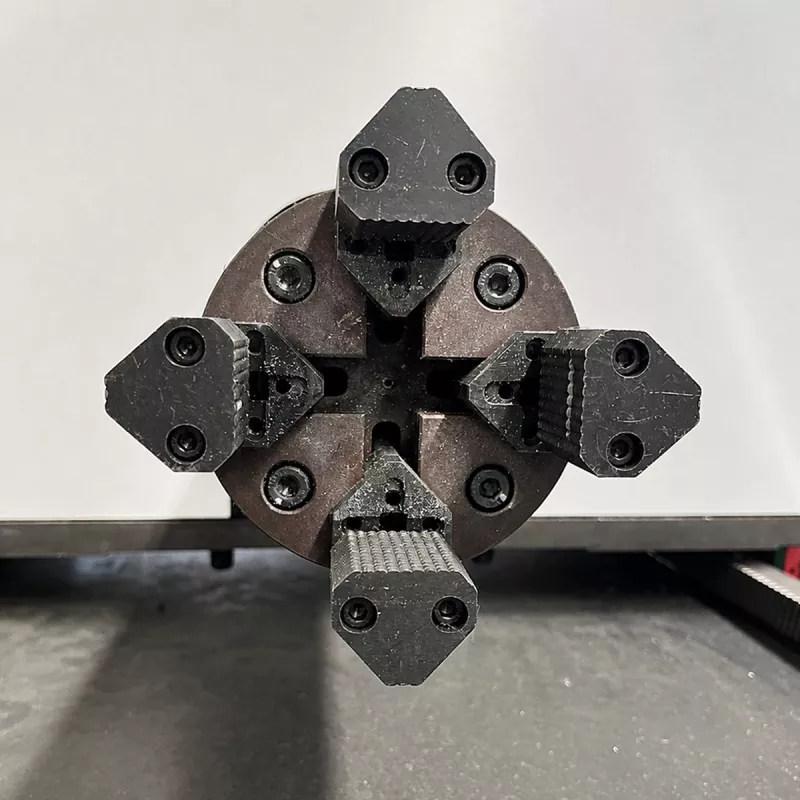

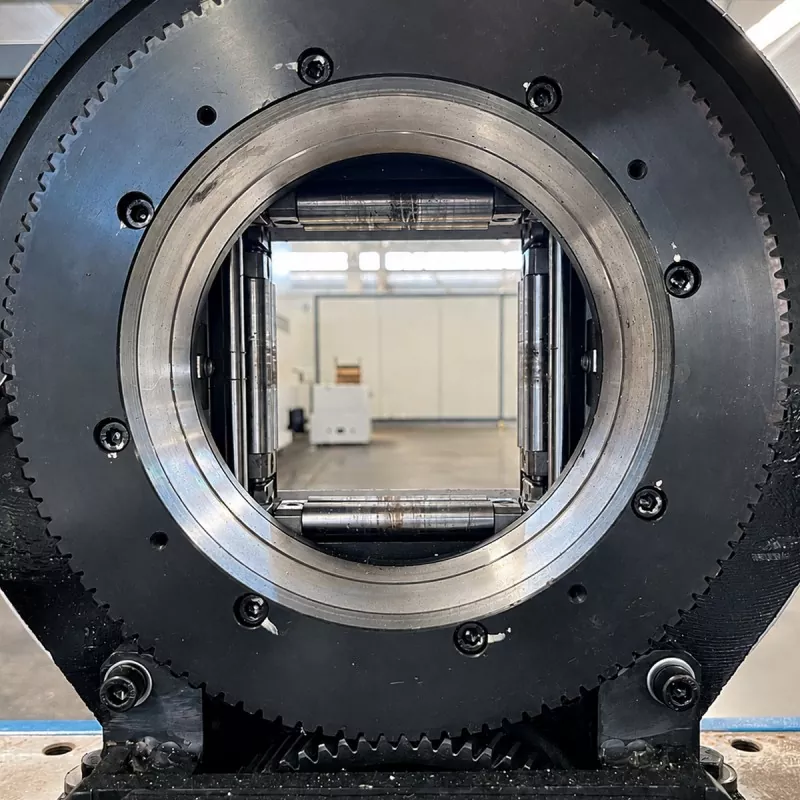

Sistem universal de mandrină

Mandrina universală găzduiește tuburi rotunde și pătrate, ajutând la reducerea schimbărilor de fixare între diferitele piese de prelucrat. Prinderea stabilă permite tăierea precisă a găurilor, fantelor, contururilor și tăierilor în jurul mai multor laturi ale tubului.

Viteza mandrina poate ajunge pana la 120 rpm.

Operații secundare reduse

Pentru piese adecvate, mașina poate combina pregătirea legată de măsurare, tăierea, găurirea, crestarea și tăierea la capăt într-un singur proces programat. Acest lucru poate reduce marcarea manuală, strângerea repetată, transferurile piesei de prelucrat și prelucrarea secundară.

Îmbunătățirea reală depinde de geometria tubului, material, volumul de producție și fluxul de lucru existent.

Domenii de aplicare

Mașina economică de tăiat tuburi cu laser cu fibre este potrivită pentru aplicații de mobilier metalic, cum ar fi mese, scaune, rafturi, cadre de pat și alte componente tubulare de mobilier.

Pentru echipamentele de fitness, poate prelucra cadre, suporturi, suporturi și piese de conectare utilizate în echipamentele de fitness.

În producția de componente auto, poate fi utilizat pentru structuri tubulare, suporturi, suporturi și piese fabricate pentru vehicule selectate.

Pentru mașinile agricole, aplicațiile tipice includ cadre, apărători, suporturi și componente de conectare.

În producția de structuri de construcție, poate prelucra tuburi structurale, balustrade, suporturi și componente ale cadrului.

Pentru fabricarea generală a metalelor, mașina este potrivită pentru piese personalizate, prototipuri, producție prin contract și comenzi mixte.

Caracteristici de operare și întreținere

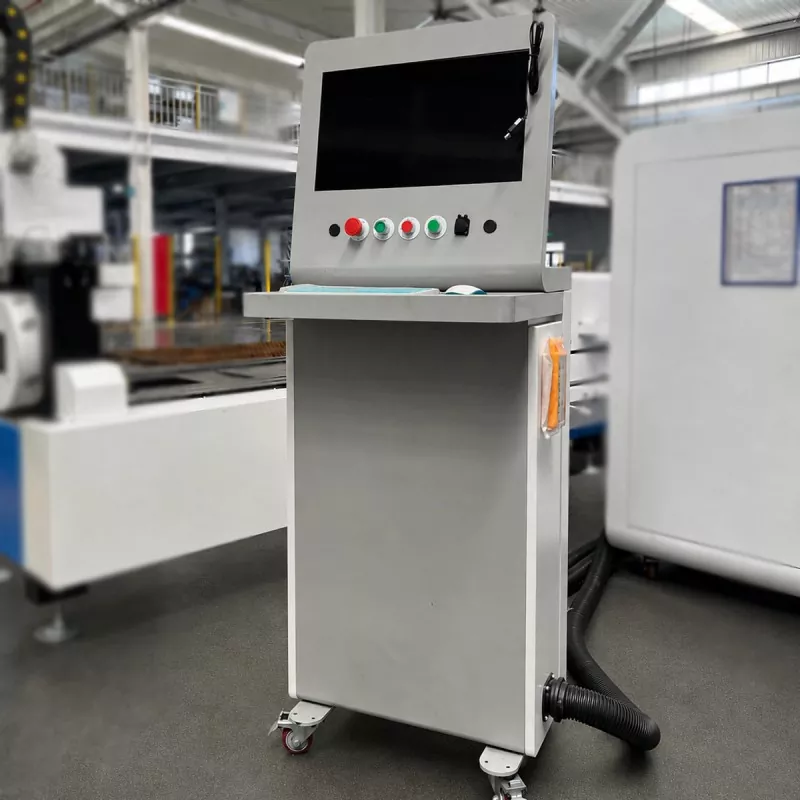

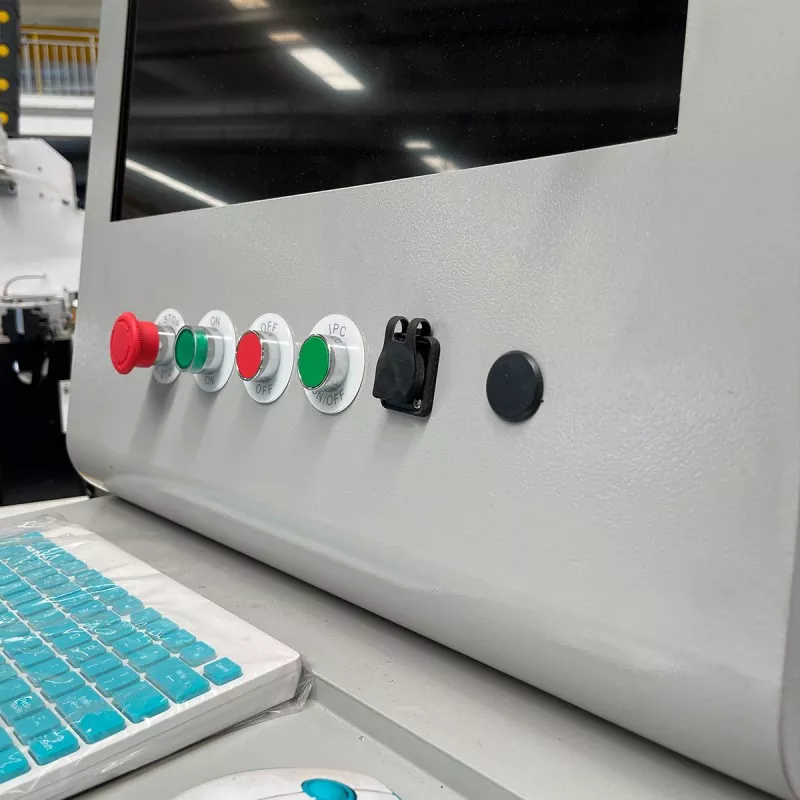

Mașina oferă acces la zona de încărcare, sistemul de mandrină și zona de tăiere pentru funcționarea și inspecția zilnică. Operatorii pot schimba programele în funcție de desenele de producție, ceea ce este util pentru producătorii cu schimbări frecvente de produs.

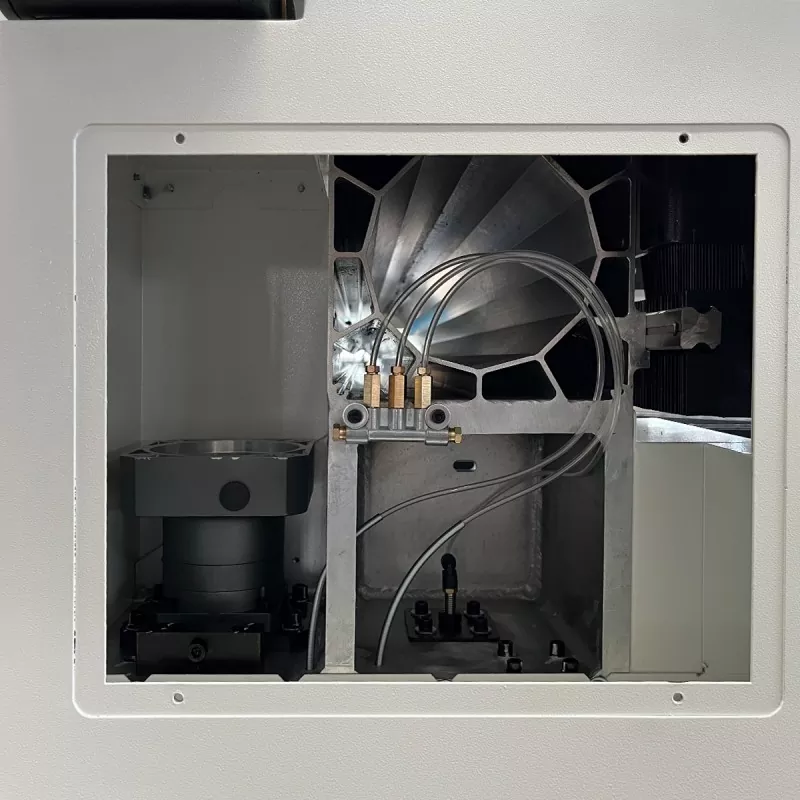

Întreținerea de rutină ar trebui să includă inspecția și curățarea mandrina, componentele de ghidare, protecția capului de tăiere, sistemul de răcire, sistemul de gaz, punctele de lubrifiere și conexiunile electrice. Duzele, lentilele de protecție și alte consumabile trebuie verificate și înlocuite atunci când este necesar.

Configurarea mașinii

Configurația finală ar trebui să fie selectată în funcție de aplicația actuală și nu numai de puterea laserului.

Înainte de a solicita o ofertă, cumpărătorii trebuie să confirme forma și dimensiunile tubului, dimensiunea maximă și minimă a tubului, lungimea tubului, materialul și grosimea peretelui, volumul de producție așteptat, desenele tipice ale pieselor, viteza de tăiere necesară, cerințele de calitate a muchiei, spațiul atelierului și alimentarea cu energie, gaz de tăiere și echipamente auxiliare.

Se recomandă o probă de tăiere bazată pe materialul și desenele reale ale cumpărătorului înainte de selecția finală a echipamentului.

Specificatii tehnice

Grosimea și viteza finală de tăiere trebuie confirmate în funcție de material, dimensiunile tubului, grosimea peretelui, gazul de tăiere, calitatea necesară a muchiei și obiectivul de producție.

Întrebări frecvente

Ce materiale poate prelucra mașina?

Poate fi configurat pentru oțel carbon, oțel inoxidabil, oțel galvanizat, aluminiu și alte metale adecvate tăiate cu laser. Capacitatea reală depinde de calitatea materialului, grosimea, profilul tubului, gazul de tăiere și cerințele de calitate a marginilor.

Care este grosimea maximă de tăiere?

Ca referință generală, modelul de 3 kW poate prelucra pereți din tuburi din oțel carbon de până la aproximativ 10–12 mm și pereți din tuburi din oțel inoxidabil până la aproximativ 5–6 mm în condiții adecvate. Aceste valori nu sunt limite universale. Performanța reală trebuie confirmată prin testare cu materialul cumpărătorului, dimensiunile tubului și calitatea necesară a marginilor.

Ce viteză de tăiere poate atinge mașina?

Pentru tuburile obișnuite subțiri și de grosime medie, vitezele de referință pot varia între aproximativ 0,5 și 8 m/min, în funcție de material și grosime. De exemplu, oțelul carbon de 2 mm poate atinge aproximativ 4–8 m/min, în timp ce oțelul inoxidabil de 6 mm poate funcționa la aproximativ 0,5–1,2 m/min. Tăierea găurilor, crestarea, colțurile și contururile complexe necesită, în general, viteze mai mici.

Ce forme de tub poate tăia?

Aplicația standard include tuburi rotunde, pătrate și dreptunghiulare. Profilele speciale selectate pot fi, de asemenea, posibile după confirmarea dimensiunilor și cerințelor de prindere ale acestora.

Care este dimensiunea maximă a tubului?

Diametrul maxim al tubului este de 120 mm, iar lungimea maximă a tubului este de 6100 mm. Intervalul utilizabil trebuie confirmat în funcție de forma tubului, grosimea peretelui, metoda de încărcare și configurația finală.

Poate tăia găuri și fante?

Da. Mașina economică de tăiat tuburi cu laser cu fibră poate efectua tăierea găurilor, crestarea, tăierea conturului și tăierea la capăt, în plus față de tăierea tuburilor la lungime.

Este suficient 3 kW pentru aplicația mea?

O sursă laser de 3 kW este potrivită pentru multe aplicații comune de prelucrare a tuburilor. În general, este mai capabil decât un sistem de 2 kW pentru tuburi de grosime medie și mai economic decât un sistem de 4 kW pentru cerințe de producție moderate. Alegerea corectă depinde de material, grosime, dimensiunea tubului, viteza de tăiere, volumul de producție și calitatea muchiei. Cumpărătorii ar trebui să furnizeze informații reale despre piesa de prelucrat pentru evaluare.

Ar trebui să aleg 2kW, 3kW sau 4kW?

Alegeți 2 kW atunci când majoritatea lucrărilor implică tuburi cu pereți subțiri și controlul investițiilor este prioritatea. Alegeți 3 kW pentru o gamă echilibrată de aplicații comune din oțel carbon, oțel inoxidabil și tuburi galvanizate. Alegeți 4 kW atunci când este necesară o viteză de producție mai mare, materiale mai groase sau o funcționare grea continuă.

Ce precizie poate atinge?

Precizia de poziționare declarată este de ±0,03 mm, cu precizie de poziționare repetată de ±0,03 mm. Precizia reală a pieselor depinde și de dreptatea tubului, de prindere, de calibrarea mașinii, de parametrii de tăiere și de setările programului.

Suport pentru producător

EVER VIEW sprijină clienții cu selecția mașinii, configurarea, evaluarea aplicației, tăierea probelor și pregătirea înainte de expediere.

Clienții pot furniza dimensiunile tubului, materialul, grosimea, cerințele de producție și desene pentru revizuire tehnică. Configurațiile personalizate pot fi, de asemenea, discutate în funcție de nevoile specifice de prelucrare a tuburilor.

De ce să alegeți această mașină?

Acest dispozitiv de tăiat cu laser tub economic de 3 kW oferă un echilibru practic între investiție, capacitatea de procesare și utilizarea zilnică. Este potrivit pentru cumpărătorii care au nevoie de o soluție laser cu fibră pentru tuburile metalice obișnuite, capacitate de tăiere de referință de aproximativ 10–12 mm pentru oțel carbon și 5–6 mm pentru oțel inoxidabil, programare digitală flexibilă, prindere universală și operațiuni secundare reduse.

În comparație cu o mașină de 2 kW, oferă o capacitate mai mare pentru materiale de grosime medie. În comparație cu o mașină de 4 kW, poate oferi o soluție mai economică pentru cumpărătorii care nu necesită grosime maximă sau producție continuă de mare viteză.

Solicitați un test de tăiere

Alegerea unei mașini de tăiat tuburi ar trebui să se bazeze pe piesele de prelucrat reale, mai degrabă decât pe specificații.

Trimiteți EVER VIEW dimensiunea tubului, materialul, grosimea, lungimea, volumul de producție, viteza de tăiere necesară și desenul piesei pentru evaluarea aplicației și configurarea mașinii.
